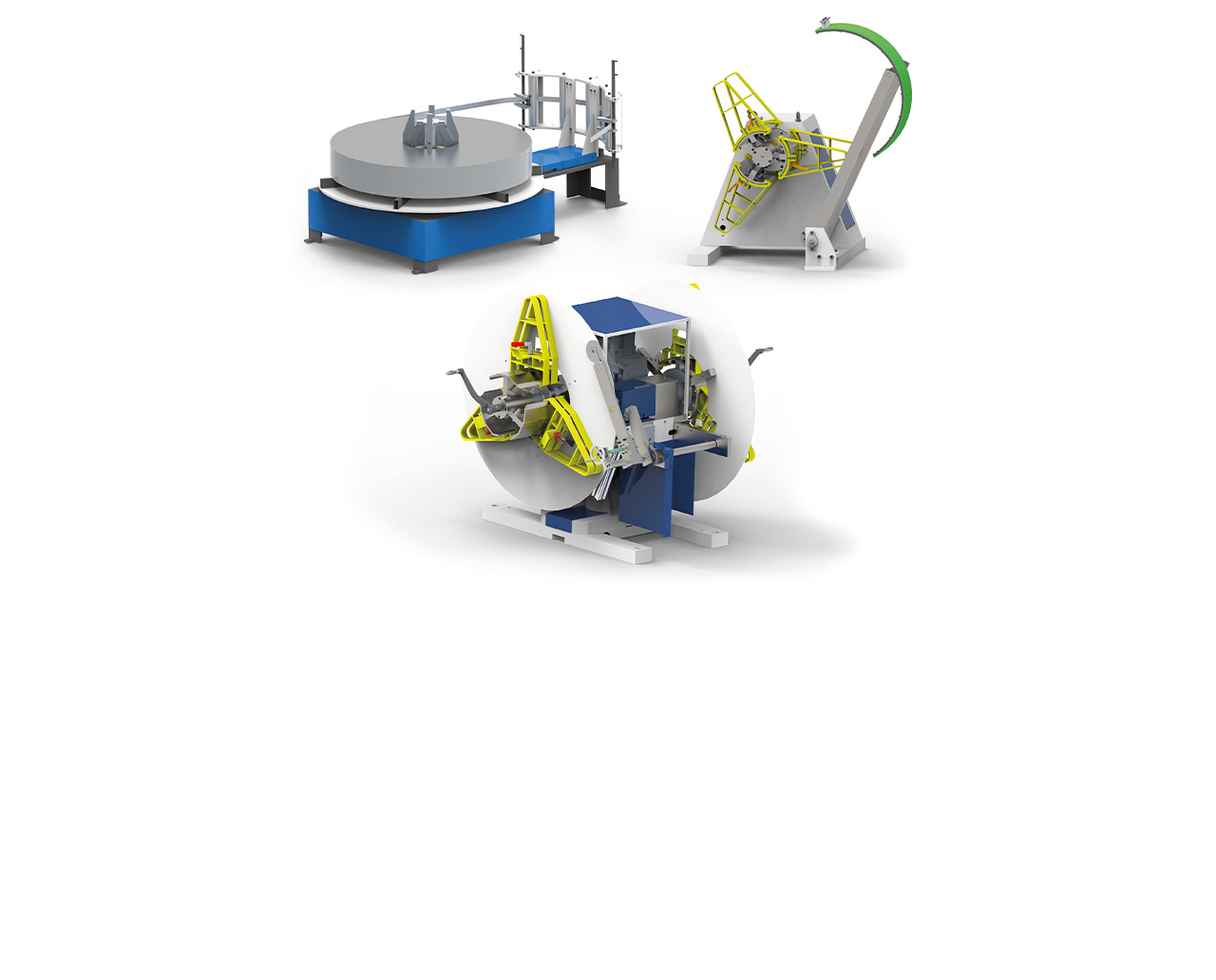

Haspel, die Maßstäbe setzen.
Hochpräzise Abwickeltechnik - entwickelt für maximale Prozesssicherheit.
Warum Schmale-Haspel?
Entwickelt für unsere Maschinen. Perfekt für Ihre.
Die Schmale-Haspel wurden ursprünglich für den Einsatz in unseren eigenen Hochleistungsanlagen entwickelt – dort, wo Zuverlässigkeit, Dynamik und Präzision unverzichtbar sind. Heute profitieren auch Anwender anderer Fabrikate von dieser Qualität.
Das Ergebnis:
Haspel, die deutlich mehr leisten als Standardlösungen.
Ihre Vorteile:
- extrem robuste Bauweise für den industriellen Dauereinsatz
- präzise Draht- und Bandabwicklung ohne Prozessunterbrechungen
- hohe Laufruhe auch bei anspruchsvollen Materialien
- kompromisslose Fertigungsqualität „Made in Germany“
Automation aus Überzeugung.
Präzision aus Erfahrung. Made in Germany since 1965.
Die Schmale Maschinenbau GmbH zählt zu den führenden Herstellern von automatischen Drahtbiegemaschinen und Rohrbiegemaschinen. Seit Jahrzehnten entwickeln wir modulare Umformanlagen, die höchste Produktivität, Präzision und Prozessstabilität vereinen.
Diese Kompetenz endet nicht bei der Biegemaschine selbst: Auch die Zuführ- und Abwickeltechnik ist bei Schmale ein zentraler Bestandteil ganzheitlicher Anlagenkonzepte.
Setzen Sie auf Haspeltechnik, die in Hochleistungsanlagen erprobt ist – und jetzt auch als eigenständige Standardlösung verfügbar ist.
Warum Qualität sich rechnet
„Unsere Haspel sind aus der Praxis hochproduktiver Schmale-Anlagen entstanden. Wir wissen genau, welche Belastungen im realen Betrieb auftreten – und wie man sie dauerhaft beherrscht.
Wer hier in Qualität investiert, reduziert ungeplante Stillstände, Wartungsaufwand und Materialverluste spürbar. Das Ergebnis ist maximale Prozesssicherheit und eine deutlich bessere Wirtschaftlichkeit über den gesamten Lebenszyklus.“
Andreas Goseberg - Vertriebsleiter
 |  |  |
|---|---|---|
| Bezeichnung | Horizontal-Haspel 3t Draht HH-3000-ED-0050 | Vertikal-Haspel 5t Draht
|
| Gewicht | ca. 2.700 kg | ca. 1.400 kg |
| Grenzabmaße (BxHxT) | 1.800 x 2.280 x 3.300 mm | 2.900 x 1.290 x 2.400 mm |
| Zuladung | 3.000 kg | 5.000 kg |
| Coil-Innendurchmesser Höchstmaß | nicht erforderlich | nicht erforderlich |
| Coil-Innendurchmesser Mindestmaß | 950 mm | Kronenständer (560 mm) |
| Coil-Außendurchmesser Höchstmaß | 1.200 mm | 1.500 mm |
| Produktart | Draht | Draht |
| Material Querschnitt Coilmaterial | bis Ø 23 mm | bis Ø 20 mm |
| Highlights |
|
|
|  |  | |
|---|---|---|---|
| Bezeichnung | Vertikal-Haspel 5t BandHV-5000-ER-0030 | Horizontal-Haspel 2t BandHH-2000-ED-0009 | Doppel-Horizontal-Haspel 1t BandHD-1000-ED-0015 |
| Gewicht | ca. 2.100 kg | ca. 1.000 kg | ca. 2.600 kg |
| Grenzabmaße (BxHxT) | 3.030 x 1.450 x 1.960 mm | 1.550 x 1.780 x 1.450 mm | 1.900 x 2.380 x 2.215 mm |
| Zuladung | 5.000 kg | 2.000 kg | 1.000 kg |
| Coil-Innendurchmesser Höchstmaß | 460 mm | 460 mm | 530 mm |
| Coil-Innendurchmesser Mindestmaß | 390 mm | 390 mm | 470 mm |
| Coil-Außendurchmesser Höchstmaß | 1.400 mm | 1.100 mm | 1.400 mm |
| Produktart | Band | Band | Band |
| Material Querschnitt Coilmaterial | Palettierte Scheibenringe z. B. 1 x 47 mm | von 10 x 2 mm bis 20 x 5 mm (Wickelpakete) | z. B. 3 x 20 mm oder 5 x 30 mm (Scheibenringe) |
| Highlights |
|
|
|
